Metro hiện đại: Góc nhìn từ hệ thống điều khiển và SCADA

1.Giới thiệu

Cùng với sự mở rộng về quy mô, Metro ngày càng được triển khai với mức độ tự động hóa cao, yêu cầu nghiêm ngặt về an toàn, độ tin cậy và khả năng vận hành liên tục. Điều này khiến hệ thống Metro không chỉ là phương tiện vận tải, mà trở thành một hệ thống kỹ thuật phức hợp, bao gồm nhiều phân hệ kỹ thuật và nghiệp vụ cần được giám sát, điều khiển và phối hợp chặt chẽ.

Tại Việt Nam, trong những năm gần đây, các dự án Metro đã và đang bước vào giai đoạn vận hành và mở rộng, đánh dấu bước chuyển quan trọng trong phát triển giao thông công cộng đô thị. Việc đưa Metro vào khai thác đặt ra yêu cầu ngày càng cao đối với các hệ thống kỹ thuật phục vụ vận hành, đặc biệt là hệ thống điều khiển và giám sát trung tâm.

Trong bối cảnh đó, SCADA giữ vai trò nền tảng trong việc giám sát, điều phối và hỗ trợ vận hành các phân hệ kỹ thuật phân tán dọc tuyến Metro. Bài báo này đề cập đến hệ thống Metro đô thị dưới góc nhìn kỹ thuật điều khiển và vận hành, tập trung vào kiến trúc SCADA, luồng dữ liệu, các yêu cầu kỹ thuật và các kịch bản vận hành điển hình, trong bối cảnh triển khai Metro tại Việt Nam và xu hướng chung của Metro hiện đại trên thế giới.

2. Các phân hệ chính trong hệ thống Metro

Hệ thống Metro đô thị được tổ chức theo mô hình giám sát – điều khiển phân tán nhiều cấp, nhằm đáp ứng các yêu cầu về an toàn, độ tin cậy và khả năng vận hành liên tục. Về tổng thể, kiến trúc hệ thống có thể chia thành ba cấp chính: trung tâm, nhà ga và depot, được liên kết với nhau thông qua mạng truyền dẫn SCADA dọc tuyến. Song song đó, hệ thống còn tích hợp nhiều phân hệ kỹ thuật và nghiệp vụ phục vụ vận hành khai thác (hình 1).

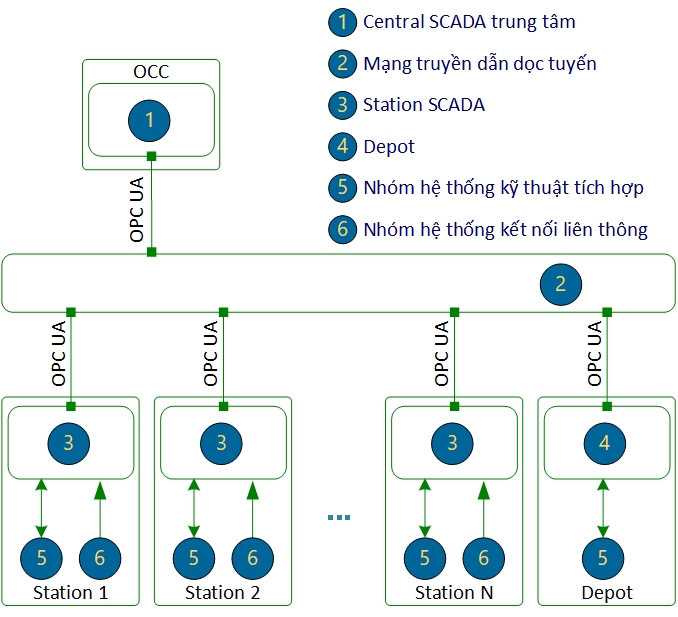

Hình 1. Kiến trúc tổng thể hệ thống SCADA trong Metro đô thị

(1) SCADA tại trung tâm điều hành (Central SCADA)

Central SCADA được triển khai tại Trung tâm điều hành, đóng vai trò giám sát và điều phối vận hành toàn tuyến Metro. Hệ thống này bao gồm các máy chủ xử lý thời gian thực và lịch sử, hạ tầng mạng lõi, hệ thống đồng bộ thời gian và các trạm vận hành phục vụ các chức năng điều độ khác nhau. Central SCADA là điểm hội tụ dữ liệu từ toàn bộ các nhà ga, depot và các phân hệ kỹ thuật, cho phép người vận hành theo dõi trạng thái hệ thống, xử lý sự cố và thực hiện các thao tác điều khiển ở cấp tuyến.

(2) Mạng truyền dẫn SCADA dọc tuyến

Mạng truyền dẫn SCADA là hạ tầng kết nối giữa Central SCADA với các hệ thống SCADA tại nhà ga và depot. Mạng này thường được tổ chức theo cấu trúc có dự phòng nhằm đảm bảo khả năng duy trì liên lạc khi xảy ra sự cố cục bộ. Các yêu cầu chính của mạng bao gồm độ sẵn sàng cao, độ trễ thấp và khả năng đáp ứng lưu lượng dữ liệu lớn phục vụ giám sát, cảnh báo và điều khiển theo thời gian thực.

(3) SCADA tại nhà ga (Station SCADA)

Station SCADA là cấp giám sát và điều khiển tại từng nhà ga, đảm nhiệm việc thu thập và xử lý dữ liệu từ các thiết bị và hệ thống kỹ thuật trong phạm vi nhà ga. Hệ thống này cho phép giám sát trạng thái thiết bị, hiển thị thông tin vận hành tại chỗ và thực hiện các thao tác điều khiển theo phân quyền. Trong điều kiện vận hành bình thường, Station SCADA hoạt động dưới sự giám sát của trung tâm; trong các tình huống đặc biệt, hệ thống có thể hỗ trợ vận hành cục bộ theo các kịch bản đã được thiết kế.

(4) Depot SCADA tại khu depot

Depot SCADA phục vụ giám sát và điều khiển các hệ thống kỹ thuật trong khu depot, bao gồm khu đỗ tàu, khu bảo trì và các công trình phụ trợ. Hệ thống này thu thập dữ liệu vận hành, hỗ trợ công tác bảo trì và kết nối với Central SCADA để cung cấp cái nhìn tổng thể về tình trạng kỹ thuật và khai thác của đoàn tàu và hạ tầng depot.

(5) Nhóm hệ thống kỹ thuật tích hợp

Các hệ thống kỹ thuật được tích hợp trực tiếp vào SCADA bao gồm các hệ thống điện và cơ điện trong Metro, điển hình như hệ thống cấp điện, tự động hóa tòa nhà, báo cháy, thông gió và cửa chắn ke ga. Nhóm hệ thống này cung cấp phần lớn dữ liệu trạng thái và cảnh báo, đồng thời tham gia vào các liên động an toàn trong quá trình vận hành (bảng 1).

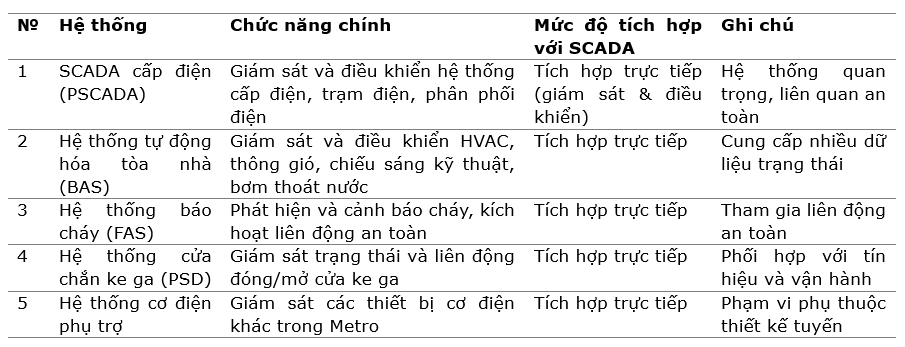

Bảng 1. Nhóm hệ thống kỹ thuật tích hợp trong hệ thống Metro

(6) Nhóm hệ thống kết nối liên thông

Bên cạnh các hệ kỹ thuật, hệ thống Metro còn kết nối với nhiều hệ thống nghiệp vụ và dịch vụ hành khách như tín hiệu chạy tàu, giám sát an ninh, phát thanh, thu phí tự động, thông tin hành khách và kiểm soát ra vào. Việc kết nối liên thông giúp hình thành bức tranh vận hành tổng thể tại trung tâm điều hành, hỗ trợ điều độ và phối hợp xử lý sự cố hiệu quả (bảng 2).

Bảng 2. Nhóm hệ thống kết nối liên thông trong hệ thống Metro

3. Vai trò của SCADA và luồng dữ liệu trong hệ thống Metro

Trong hệ thống Metro đô thị, SCADA giữ vai trò nền tảng trong việc giám sát, điều phối và hỗ trợ vận hành các phân hệ kỹ thuật phân tán dọc tuyến. Khác với các hệ thống SCADA công nghiệp thông thường, SCADA trong Metro được thiết kế để phục vụ vận hành liên tục 24/7, với yêu cầu cao về an toàn, độ tin cậy và khả năng phối hợp giữa nhiều cấp vận hành.

Ở cấp trung tâm, SCADA cung cấp cái nhìn tổng thể về trạng thái vận hành toàn tuyến, hỗ trợ người điều độ theo dõi, phân tích và ra quyết định vận hành. Thông tin, trạng thái và cảnh báo được tổng hợp từ các SCADA nhà ga và depot, trong khi các lệnh điều phối, quản lý và ủy quyền vận hành được phát xuống các cấp dưới theo kịch bản đã định nghĩa (hình 2).

Ở cấp nhà ga, Station SCADA đóng vai trò thu thập dữ liệu thời gian thực, giám sát trạng thái thiết bị và thực hiện các thao tác điều khiển cục bộ theo phân quyền. Trong điều kiện vận hành bình thường, Station SCADA hoạt động dưới sự giám sát của trung tâm; trong các tình huống đặc biệt, hệ thống hỗ trợ vận hành cục bộ nhằm đảm bảo tính liên tục và an toàn (hình 3).

Ở cấp depot, SCADA phục vụ giám sát và hỗ trợ vận hành các hệ thống kỹ thuật liên quan đến khu bảo trì và khai thác đoàn tàu. Dữ liệu vận hành và tình trạng thiết bị được cung cấp cho trung tâm nhằm duy trì tính nhất quán trong quản lý và khai thác toàn tuyến.

Như minh họa trong hình 2, SCADA không chỉ thực hiện chức năng hiển thị trạng thái mà còn đóng vai trò điều phối thông tin và hỗ trợ ra quyết định, góp phần đảm bảo vận hành an toàn, tin cậy và hiệu quả cho hệ thống Metro đô thị.

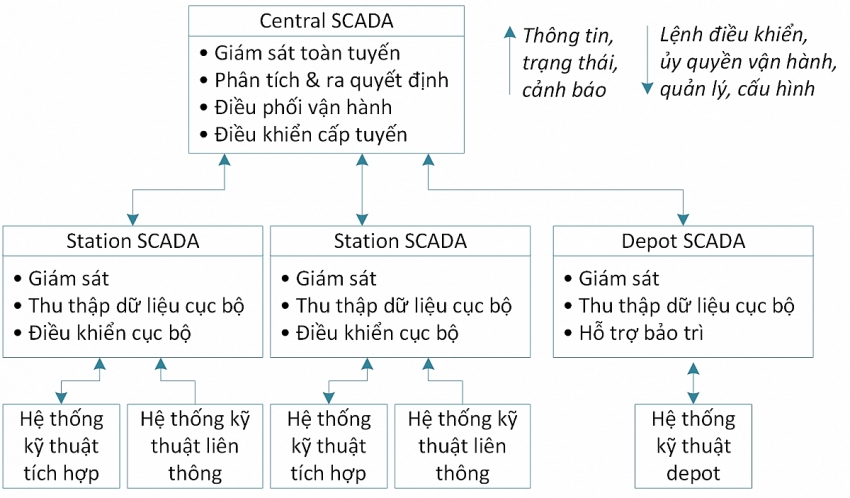

Hình 2: Sơ đồ chức năng của SCADA và luồng thông tin, điều khiển trong hệ thống Metro đô thị

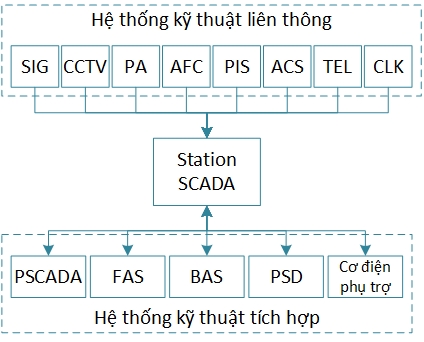

Hình 3. Station SCADA và các hệ thống kỹ thuật liên quan

4. Các yêu cầu kỹ thuật đối với hệ thống SCADA trong Metro

Các yêu cầu kỹ thuật đối với SCADA trong Metro phản ánh đặc thù vận hành liên tục, phân tán và tích hợp đa hệ thống, được tổng hợp trong bảng 3.

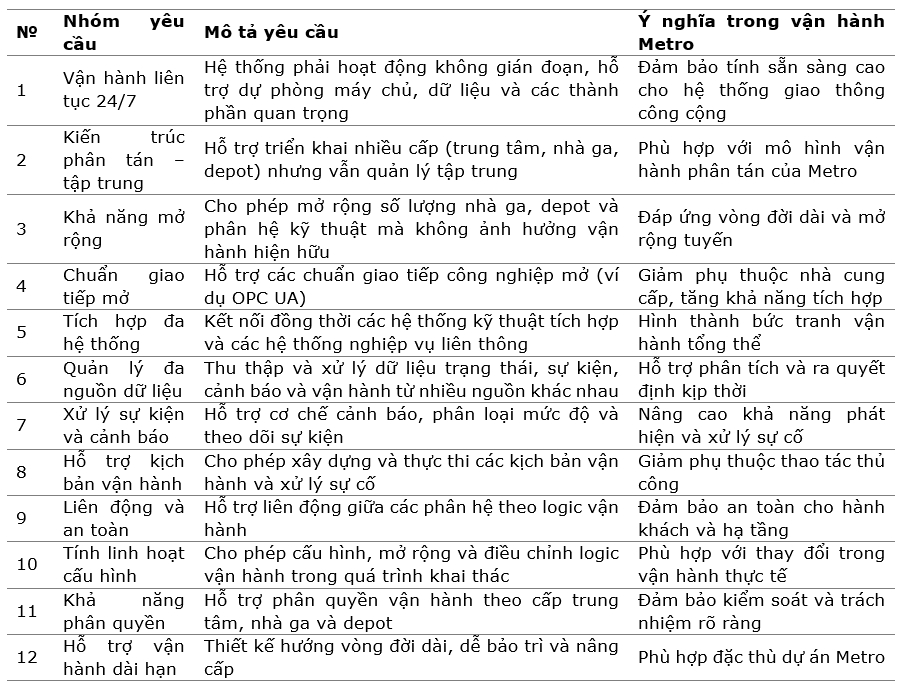

Bảng 3. Các yêu cầu kỹ thuật chính đối với hệ thống SCADA trong Metro

5. Các kịch bản vận hành điển hình

Trên nền tảng SCADA, các kịch bản vận hành được xây dựng nhằm hỗ trợ người điều độ và đảm bảo phản ứng nhất quán của hệ thống trong các tình huống vận hành khác nhau. Các kịch bản này giúp giảm phụ thuộc vào thao tác thủ công, đồng thời nâng cao mức độ an toàn và hiệu quả trong vận hành hệ thống Metro đô thị.

Kịch bản vận hành bình thường tập trung vào giám sát trạng thái thiết bị, theo dõi cảnh báo và hỗ trợ điều phối vận hành theo lịch trình khai thác. SCADA cung cấp cái nhìn tổng thể về tình trạng hệ thống, cho phép phát hiện sớm các bất thường và hỗ trợ xử lý kịp thời trước khi sự cố xảy ra.

Kịch bản sự cố cục bộ được kích hoạt khi xảy ra sự cố tại một nhà ga, một khu vực kỹ thuật hoặc depot. Trong trường hợp này, SCADA hỗ trợ khoanh vùng sự cố, cung cấp thông tin chi tiết cho người vận hành và cho phép thực hiện các thao tác điều khiển cục bộ theo phân quyền nhằm duy trì vận hành an toàn cho các khu vực còn lại của hệ thống.

Kịch bản khẩn cấp liên quan đến các tình huống ảnh hưởng trực tiếp đến an toàn hành khách và hạ tầng. SCADA đóng vai trò điều phối thông tin giữa các phân hệ kỹ thuật và nghiệp vụ, hỗ trợ kích hoạt các hành động theo kịch bản đã định nghĩa và cung cấp thông tin cần thiết cho người điều độ trong quá trình xử lý tình huống.

Kịch bản bảo trì và khai thác phục vụ công tác giám sát tình trạng thiết bị, theo dõi xu hướng vận hành và hỗ trợ lập kế hoạch bảo trì. Thông qua việc thu thập và phân tích dữ liệu vận hành, SCADA góp phần nâng cao hiệu quả khai thác và giảm thiểu gián đoạn trong quá trình vận hành hệ thống.

6. Kết luận

SCADA trong hệ thống Metro không chỉ đóng vai trò giám sát trạng thái mà còn là nền tảng điều phối thông tin, hỗ trợ vận hành và ra quyết định ở nhiều cấp. Với kiến trúc phân tán- tập trung, khả năng tích hợp đa hệ thống và hỗ trợ các kịch bản vận hành, SCADA góp phần quan trọng trong việc đảm bảo vận hành an toàn, tin cậy và hiệu quả cho Metro đô thị.

Trong bối cảnh các dự án Metro tại Việt Nam đã và đang được triển khai, yêu cầu đối với hệ thống SCADA ngày càng cao, không chỉ về mặt kỹ thuật mà còn về khả năng mở rộng, tích hợp và vận hành dài hạn. Việc xây dựng và vận hành hệ thống SCADA một cách bài bản, theo các chuẩn mở và hướng tới khai thác bền vững, sẽ là yếu tố then chốt để đảm bảo các tuyến Metro vận hành trơn tru, hiện đại và phù hợp với sự phát triển của đô thị trong tương lai.
